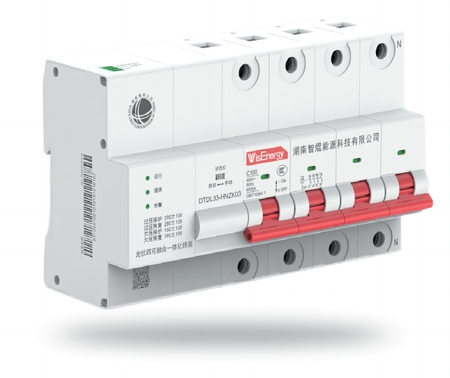

DTDL33-HNZK03四可融合一体化终端
—
◆产品介绍
DTDL33-HNZK03四可融合一体化终端我司独立研发的一款仅增加1P的基础上，集成各器件功能，实现分布式光伏并网发电的可观、可测、可调、可控需求的终端产品，四可融合一体化终端内置符合国网互联互通的双模模块，集中器通过双模与四可融合一体化终端通信；四可融合一体化终端内置485接口电路，通过RS485方式与光伏逆变器通信，对光伏逆变器运行状态监测，计量数据采集、柔性控制、刚性控制等，助力分布式光伏健康有序发展，保障电网安全稳定运行。
◆产品特点
◆电能质量评估监测
具备电能质量监测功能，具备50次谐波分析，三相电压、电流不平衡；电压波动、闪变分析、电弧检测、孤岛检测等。
◆保护功能
短路瞬时保护、短路延时保护、过欠压保护、过载三段保护、端子过温保护、孤岛保护等。
◆通信方式
上行符合国网标准双模，内置蓝牙本地维护，下行485通信口用于逆变器数据交互。
◆交流采样计量
内置高精度三相计量芯片及电流互感器，可实现三相电量计量，精度有功0.5S级，无功2级。
◆刚性控制功能
符合标准27模100A电流规格并具备重合闸功能，当不符合并网条件时快速切断逆变器。
◆柔性控制功能
支持28种电网主流逆变器规约转换，支持主站、集中器调控指令，支持限值定值比例紧急等调控模式。
◆故障自动诊断
支持停电预警上报、保护预警上报、跳闸原因上报等功能。
| 技术要求 | 参数值 |
极数 | 开关本体4P，智能控制模组不大于1.5P； |
额定电流In | 100A； |
工作温度 | -40~70°C； |
额定冲击耐受电压Uimp | 4kV； |
自动合闸时间 | <3s |
过、欠、失压恢复延时 | 2~10s； |
电气寿命 | 6000次 |
模数 | 27； |
额定电压Un | AC 220V/380V，50Hz； |
| 相对湿度 | +23℃不高于83%；+40℃不高于93%； |
| 额定绝缘电压Ui | AC 690V； |
| 过、欠、失压动作延时 | 0~10s； |
| 机械寿命 | 10000 次； |
| 额定短路能力Icn | 6kA； |
| 测量功能 | 测量电压、电流、总及分相正反向有功功率、无功功率、功率因数、测量误差极限±0.5%，具备秒脉冲输出、电能脉冲输出。 |
| 通信接口 | 上行：HPLC双模 下行：1路RJ45接口，接口具备2路RS485通信，1路RS485接口，1路蓝牙无线通信口； |
| 通信协议 | 上行支持DL/T645-2007、DL/T698.45协议，下行支持锦浪、古瑞瓦特、固德威、华为、奥太、爱士惟、阳光电源、正泰、三晶、首航、迈格瑞能等28家主流光伏逆变器厂家Modbus协议； |
| 电能计量 | 正向、反向有功电能量和四象限无功电能量计量功能，可以据此设置组合有功和组合无功电能量。 |
|
|
